Materi Elektronika Miscellaneous Bias Configuration 4.7

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Example

5. Problem

6. Pilihan Ganda

7. Rangkaian Simulasi

8. Prosedur Percobaan

9. Video

10. Link Download



1. Tujuan [kembali]

• Mengetahui dan memahami prinsip dan cara kerja gerbang logika
• Mengetahui dan memahami tentang cara perhitungan dengan dioda
• Mengetahui dan memahami prinsip kerja gerbang AND / OR

2. Alat dan Bahan [kembali]

A. Dioda

Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

B. Ground

Grounding listrik adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde. Cara kerja sensor pir adalah ketika tangan berada di depan sensor maka sensor akan menangkap pancara sinar inframerah pasif yang berada pada tangan dengan suhu yang berbeda dengan suhu lingkungan sekitarnya menyebab material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi.

C. Resistor

 Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm

D. Battery Cell

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik

E. Kapasitor

 Kondensator atau kapasitor adalah komponen listrik yang digunakan untuk menyimpan muatan listrik. Bahan penyusun kapasitor yaitu dua keping atau dua lembaran penghantar listrik yang dipisahkan menggunakan isolator listrik berupa bahan dielektrik.

F. Volt Meter

Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.

3. Dasar Teori [kembali]

    Miscellaneous Bias Configurations

    Tujuan utama di sini adalah untuk menekankan karakteristik perangkat yang analisis dc konfigurasi dan untuk menetapkan prosedur umum terhadap solusi yang diinginkan. Untuk setiap konfigurasi yang dibahas sejauh ini, langkah pertama adalah derivasi ekspresi untuk arus dasar. Setelah arus dasar diketahui, tingkat arus kolektor dan tegangan sirkuit output dapat ditentukan secara langsung.

    Ini bukan untuk menyiratkan bahwa semua solusi akan mengambil jalur ini, tetapi rute yang mungkin diikuti jika konfigurasi baru ditemui. Contoh pertama di mana resistor emitor telah dijatuhkan dari konfigurasi voltase-umpan balik dari Gbr. 4.34. Analisisnya sangat mirip tetapi tidak mengharuskan menjatuhkan RE dari persamaan yang diterapkan.



4. Example [kembali]

 1. Menentukan ICQ  dan VCEQ



    SOLUSI

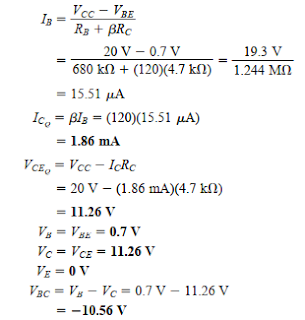

Tidak adanya RE mengurangi refleksi tingkat resistif hanya untuk RC

dan persamaan untuk IB mengurangi

    Dalam contoh berikutnya, tegangan yang diterapkan terhubung ke kaki pemancar dan RC

terhubung langsung ke tanah. Awalnya, tampaknya agak tidak lazim dan sangat berbeda dari yang ditemui sejauh ini, tetapi satu aplikasi hukum tegangan Kirchhoff ke sirkuit dasar akan menghasilkan arus dasar yang diinginkan.

    2. Cari VB, VC, VE, dan VBC.

    SOLUSI

Menerapkan hukum tegangan Kirchhoff ke arah searah jarum jam untuk loop base-emitter

akan mengakibatkan

5. Problem [kembali]

    SOLUSI

Menerapkan hukum tegangan Kirchhoff ke sirkuit input akan

Menerapkan hukum tegangan Kirchhoff ke sirkuit output akan

    Semua contoh sejauh ini telah menggunakan konfigurasi common-emitter atau commoncollector. Dalam contoh berikutnya kami menyelidiki konfigurasi common-base. Dalam situasi ini sirkuit input akan digunakan untuk menentukan IE daripada Ib. Arus kolektor kemudian tersedia untuk melakukan analisis sirkuit output.

    SOLUSI

    Menerapkan hukum tegangan Kirchhoff ke sirkuit input akan

    Contoh 4.18 menggunakan pasokan terpisah dan akan memerlukan aplikasi untuk menentukan yang diinginkan tidak diketahui.

    SOLUSI

    Ketahanan dan tegangan Thévenin ditentukan untuk jaringan di sebelah kiri terminal dasar seperti yang ditunjukkan pada Buah Ara. 4.44 dan 4.45.

Jaringan kemudian dapat digambar ulang seperti yang ditunjukkan dalam Gbr. 4.46, di mana aplikasi Hukum tegangan Kirchhoff akan menghasilkan

6. Pilihan Ganda [kembali]

1. Suаtu rаngkаіаn реnguаt ѕаtu tіngkаt dеngаn bіаѕ bаѕіѕ mеmрunуаі data раrаmеtеr-раrаmеtеr sebagai berikut:

Vcc = 5/2 VBB

RL = 100 Kohm

RL = 2,2 Kohm

VBB = 4 volt

RC = 1 Kohm

RS = 0,4 ohm

βDC = 80

VBE = 0,72 V

Vin = 30 mV

Jawab :

Tentukan IB. IC, αdc dan VCE

    VBB = RB x IB + VBE

    4 = 100 Kohm x IB + 0,72

    4 – 0,72 = 100 Kohm x IB

    3,28 = 100 Kohm x IB

    IB = 3,28 / 100.000

    IB =3,28 x 10-5A

    βDC = IC / IB

    80 = IC / 3,28 x 10-5

    IC = 262,4 x 10-5A

    VCC = IC x RC + VCE

    10 = 262,4 x 10-5 x 1 Kohm + VCE

    10 – 2,624 = VCE

    VCE = 7,376 Volt

2. Cari Ic Saturasi dan VCE

 IC saturasi dan VCE cut off

    IC saturasi = VCC / RC
    IC saturasi = 10 / 1000
    IC saturasi = 0,01 A

    VCE cut off = VCC = 10 V

7. Prosedur Percobaan [kembali]

1. Prosedur Perakitan

1. Siapkan alat dan bahan pada library proteus berupa Resistor,Dioda dan Battery
2. letakan alat dan bahan tadi pada papan rangkaian di proteus
3. selanjutnya hubungkan setiap komponen pada rangkaian dengan kabel,jangan sampai salah karena jika salah maka rangkaian tidak akan bisa berjalan dengan semestinya.
4. selanjutnya ubah Baterai sesuai kebutuhan untuk pengujian.
5. setelah itu tinggal mengetes rangakaian di proteus.

8. Rangkaian Simulasi [kembali]

  1.Foto Rangkaian

2. Prinsip Kerja

Contoh pertama(Contoh 4.14) ini adalah  dimana resistor emitor telah jatuh dari konfigurasi tegangan-umpan balik

Pada contoh 4.15, tegangan yang diberikan terhubung ke kaki emitor dan RC terhubung langsung ke ground. Awalnya, tampaknya agak ortodoks dan sangat berbeda dari yang ditemui sejauh ini, tetapi satu penerapan hukum tegangan Kirchhoff ke sirkuit dasar akan menghasilkan arus basis yang diinginkan.

Pada contoh 4.16, tegangan yang diberikan terhubung ke kaki emitor dan RC terhubung langsung ke ground. Awalnya, tampaknya agak ortodoks dan sangat berbeda dari yang ditemui sejauh ini, tetapi satu penerapan hukum tegangan Kirchhoff ke sirkuit dasar akan menghasilkan arus basis yang diinginkan.

Contoh 4.17 merupakan jaringan yang disebut sebagai konfigurasi emitor-pengikut. Ketika jaringan yang sama dianalisis pada basis AC, kita akan menemukan bahwa sinyal output dan input dalam fase (satu mengikuti yang lain) dan tegangan output sedikit kurang dari sinyal yang diterapkan. Untuk analisis DC kolektor diarde dan tegangan yang diberikan ada di kaki emitor.

Pada contoh sebelumnya telah menggunakan konfigurasi common-emitor atau commoncollector. Pada contoh 4.18 diselidiki konfigurasi common-base. Dalam situasi ini sirkuit input akan digunakan untuk menentukan IE daripada IB. Arus kolektor kemudian tersedia untuk melakukan analisis rangkaian keluaran.Contoh 4.18 menggunakan pasokan split dan akan membutuhkan aplikasi teorema Thévenin untuk menentukan yang tidak diketahui yang diinginkan.

9. Video [kembali]

10. Link Download [kembali]

1. Donwload Simulasi Proteus 1 : Klik disini..

2. Download Gambar Rangkaian 1 : Klik disini..

3. Download Video rangkaian 1 : Klik disini..

4. Download HTML : Klik disini..

5. Datasheet Resistor :Klik disini..
