Aplikasi Kontrol Keamanan Laboratorium

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Link Download



1. Tujuan [kembali]

a. Memahami tentang cara kerja sensor sentuh dan getar

b. Mampu memahami rangkaian.

c. Mampu megaplikasikan rangkaian pada proteus.

d. Memahami setiap komponen yang digunakan.

2. Alat dan bahan [kembali]

A. Sensor Flame

        Flame detector merupakan salah satu alat instrumen berupa sensor yang dapat mendeteksi nilai instensitas dan frekuensi api dalam suatu proses pembakaran, dalam hal ini pembakaran dalam boiler pada pembangkit listrik tenaga uap.

Spesifikasi Flame Sensor:

Type = 2-wire , 3-wire, 4-wire. Alarm Contact = type 2-wire : N/A , type 3-wire : N/A, type 4-wire: 0.8A @30V DC dan 0.4A @125V AC. Voltage Range = 12 sampai 30V DC. Alarm Current @24V DC 470Ω = type 2-wire : 35mA, type 3-wire : 35mA, type 4-wire : 30mA.

B. Sensor MQ2

        Gas Sensor (MQ2) adalah sensor yang berguna untuk mendeteksi kebocoran gas baik pada rumah maupun industri. Sensor ini sangat cocok untuk mendeteksi H₂, LPG, CH₄, CO, Alkohol, Asap atau Propane. Karena sensitivitasnya yang tinggi dan waktu respon yang cepat, pengukuran dapat dilakukan dengan cepat.

Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

• Catu daya pemanas : 5V AC/DC.
• Catu daya rangkaian : 5VDC.
• Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen.
• Keluaran : analog (perubahan tegangan)

C. LED

        Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda.

        Spesifikasi Lampu LED

Klasifikasi tegangan LED menurut warna yang dihasilkan:

• Infra merah : 1,6 V.
• Merah : 1,8 V – 2,1 V.
• Oranye : 2,2 V.
• Kuning : 2,4 V.
• Hijau : 2,6 V.
• Biru : 3,0 V – 3,5 V.
• Putih : 3,0 – 3,6 V.
• Ultraviolet : 3,5 V.

D. Motor

        Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.

Spesifikasi :

Daya: 2.2KW/3HP/3PK
Voltage : 220/380V/3phase
Speed : 1435RPM/4Poles 50Hz
Frame Size : 100L
As/Shaft : 28mm
Mounted : B5 (Flange Mounted)

E. Transistor NPM

        Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.

F. Relay

       Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar

        Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A. Jika spesifikasi relay sudah didapat kita bisa menggunakan contoh umum rangkaian switching relay dibawah ini. Rangkaian switching ini dibantu transistor sebagai pemicu



G. Resistor

        Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm

        Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.



H. Buzzer

        Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. ... Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezo Electric Buzzer dan mulai populer digunakan sejak 1970-an.

 Spesifikasi :



- Tegangan Kerja : 9 -15 VDC
- Tegangan Karakteristik : 12 VDC
- Arus maksimal : 40 mA
- Frekuensi : 2.8 Khz
- Kenyaringan Minimal : 85 dBa
- Seri : KIB-18

3. Dasar Teori [kembali]

A. Flame Sensor

        Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.

Dalam kebanyakan pertandingan kompetisi robot, pendeteksian akan nyala api misalny lilin masih tetap jadi salah satu aturan yang umum dalam kompetensi lomba yang tidak akan pernah ditinggalkan. Dikarena itulah sensor ini mempunyai peran yang vital yang berfungsi sebagai “mata” bagi robot dalam menyelesaikan tugasnya menemukan posisi nyala api.

Simbol flame sensor :

Biasanya digunakan pada kompetisi robot Cerdas Indonesia atau KRCI baik berbentuk laba-laba maupun seperti tank. Selain itu sensor ini sering juga digunakan untuk mendeteksi api pada ruangan di perkantoran, apartemen, maupun di perhotelan. Suhu normal pembacaan normal sensor ini yaitu pada 25 – 85°C dengan besar sudut pembacaan pada 60°.

B. MQ-2 Sensor Gas



        Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.

Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.

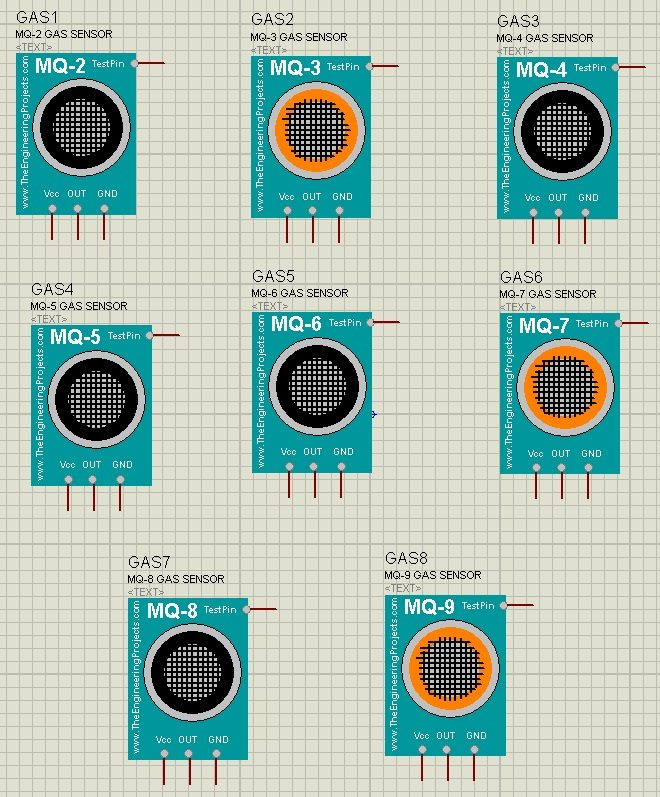

 Simbol MQ 2 :

Prinsip Kerja

Sensor Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.

Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.

Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss (Ground), dan pin keluaran dari sensor tersebut.

C. LED

  LED adalah sejenis dioda semikonduktor istimewa. Seperti sebuah dioda normal, LED terdiri dari sebuah chip bahan semikonduktor yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk menciptakan sebuah struktur yang disebut p-n junction. Pembawa-muatan – elektron dan lubang mengalir ke junction dari elektroda dengan voltase berbeda. Ketika elektron bertemu dengan lubang, dia jatuh ke tingkat energi yang lebih rendah, dan melepas energi dalam bentuk photon.

Symbol LED :

E. Motor

        Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Bentuk dan Simbol Motor DC :

Prinsip Kerja Motor DC

        Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

F. Relay

         Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

Simbol Relay :

Cara kerja relay adalah sebagai berikut :

1. Saat Coil mendapatkan energi listrik (energized) akan menimbulkan gaya elektromanetik
2. Gaya magnet yang ditimbulkan akan menarik plat/lengan kontak (armature) berpegas (bersifat berlawanan), sehingga menghubungkan 2 titik contact

G. Resistor

        Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:



Symbol Resistor:



Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

H. Buzzer

        Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

4. Percobaan [kembali]

1. Prosedur Perakitan

1. Siapkan alat dan bahan pada library proteus
2. letakan alat dan bahan tadi pada papan rangkaian di proteus
3. selanjutnya hubungkan setiap komponen pada rangkaian dengan kabel,jangan sampai salah karena jika salah maka rangkaian tidak akan bisa berjalan dengan semestinya.
4. selanjutnya ubah Baterai menjadi 12 volt dan relay nya juga 12 volt.
5. setelah itu masukan data library sensor Magnet dengan mencarinya pada file c pc masing-masing,jika tidak ada bisa mendownload nya pada link download di bawah
6. setelah itu tinggal mengetes rangakaian di proteus.

B. Rangkaian Simulasi
    1.Foto Rangkaian

2. Prinsip Kerja



 Untuk prinsip kerja Rangkaian ini, apabila sensor berlogika 0 atau tidak belum mendeteksi adanya api maka arus tidak ada yang mengalir, sehingga relay tidak dapat diaktifkan, dan membuat motor,LED, maupun Buzzer tidak bergerak. Apabila sensor mendeteksi adanya api atau berlogika 1, maka arus akan keluar dari vout mq2 sensor dan lanjut ke resistor dan mengalir ke basis transistor Q1, dimana resistor berfungsi disini sebagai penyetara arus yang mengalir ke transistor lalu arus akan mengalir ke emitor Q1. Dan arus juga mengalir dari baterai menuju Relay dan mengalir ke konduktor Q1 lalu ke emitor Q1 lalu ke ground. Dan relay aktif, arus menuju ke baterai dan mengalir ke Buzzze, sehingga membuat Buzzer tersebut aktif, itu menandakan bahwa sensor aktif . Dan begitu pula dengan Flame sensor, apabila berlogika nol maka arus tidak berjalan sehingga motor ataupun LED tidak menyala, dan apabila berlogika 1 maka arus akan keluar dari vout flame sensor, dan masuk ke resistor dan mengalir ke basis transistor Q2, dimana fungsi resistor disini untuk menetralkan arus ke transistor, lalu arus tadi mengalir ke emitor Q2 dan lanjut ke ground, aarus juga berjalan dari baterai ke relay dan masuk ke transistor Q2,sehingga relay aktif dan arus mengalir ke baterai dan ke motor maupun LED sehingga menyebabkan motor ataupun LED ituu menyala.

5. Video [kembali]

6. Link Download [kembali]

1. Donwload Simulasi Proteus : Klik disini..

2. Download Gambar Rangkaian : Klik disini..

3. Download Video : Klik disini..

4. Download HTML : Klik disini..

5. Datasheet :

• Transistor  : Klik disini..

• Resistor : Klik disini..

• Relay : Klik disini..

• Buzzer  : Klik disini..

• LED : Klik disini..

• Battery : Klik disini..

• Logicstate : Klik disini..

• Battery : Klik disini..



6. Download library Sensor Mq-2: Klik disini..

7. Download library Sensor Flame: Klik disini..
