Latihan dan Quiz 10

Latihan 10. Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 1 s/d kelompok 10).

KELOMPOK 1

1. Setelah  relay seharusnya ditambahkan ... sebelum LAMP
a. relay
b. dioda
c. sensor
d OPAMP
e. Power suplay

alasan: karena lamp memutuhkan daya yang cukup besar untuk aktif sehingga dibutuhkan daya tambahan selai daya sebelum relay.

2. Pada rangkaian diatas ada yang salah yaitu posisi...
a. relay
b. Sensor
c. Ground
d. Power suplay
e. resistor

alasan: ground seharusnya menhadapa bawah karena ground selalu menghadap bumi.

KELOMPOK 2

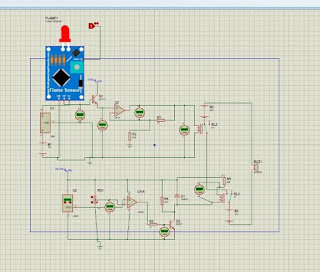

1. Pada sensor flame ada 3 kaki,kaki yang berguna menerima power suplay adalah...
a. out
b. vcc
c. gnd
d. base
e. emitor

alasan: vcc adalah sebuah singkatan yang merujuk pada tegangan power positif penerima power suplay.

2. Berapa Tegangan yang keluar dari kaki out Sensor Flame...
a. 3,59V-3,99V
b. 1,99V-2,00V
c. 4,70V-5,00V
d. 5,99V-6,00V
e. 4,59-4,79V

alasan: sensor akan mengeluarkan arus berkisar antara 4,7-5V dapat diliaht melalui volt meter pada kaki out sensor.

KELOMPOK 3

1. LED dapat rusak jika langsung dihubungkan dengan Power suplay,oleh karena itu harus ditambahkan...
a. Resistor
b. Dioda
c. OPAMP
d. Transistor
e. Voltmeter

alasan : led membutuhkan arus yang cukup kecil sehingga arus yang besaar dapat merusak led.maka arus harus di hambat dengan menambahkan resistor.

2. Kegunaan Sensor MQ pada rangkaian diatas adalah...
a. Mendeteksi Api
b. Mendeteksi Getaran
c. Mendeteksi air
d. Mendeteksi panas
e. Mendeteksi gas

alasan : Mq adalah seri sensor yang khusus mendeteksi berbagai jenis gan,seri yang lain seperti mq4,mq8,mq7 dan lainnya.

KELOMPOK 4

1. Nama sensor yang di pakai pada gabar diatas adalah...
a. sensor flame
b. sensor vibration
c. sensor heart
d. sensor rain
e. sensor UV

alasan : sensor rain adalah sensor yang khusus mendeteksi air,nama rain diambil karena banyak digunakan untuk mendetesi hujan.

2. Kesalahan pada rangkaian diatas adalah...

a. posisi sensor
b. tidak adanya relay
c. kecilnya nilai resistor

d. kurangnya jumlah voltmeter

e. posisi opamp

alasan : karna relay digunakan untuk keamanan dan pemutus arus agar rangkaian setelahnya tidak cepat rusak.

KELOMPOK 5

1. kegunaan dipasangkannya voltmeter pada rangkaian diatas adalah untul...
a. mengetahui besar tegangan
b.mengetahui arah arus
c. untuk memperbesar arus
d. untuk mengecilkan arus
e. mengukur kuat arus

alasan : voltmeter adalah alat yang digunakan untuk mengukur besarnya tengangan yang dipasangkan secara paralel pada rangkaian.

2. Kegunaan dipasangkannya resistor yang diserikan dnegan led berguna untuk....
a. menghidupkkan led
b. memindahkan relay
c. agar sensor tidak rusak
d. agar led tidak rusak
e. agar voltmeter tidak rusak

alasan : Led adalah komponen yang mudah rusak dengan arus yang besar,sehingga diperlukan hambatan agar led tidak cepat rusak.

KELOMPOK 6

1. sensor yang digunakan pada gambar diatas akan aktif apabila ada...
a.benda di depan sensor
b.air yang mengenai sensor
c.cahaya yang mengenai sensor
d.suara yang terdengan oleh sensor
e.adanya panas

alasan : sound sensor adalah sensor yang sensitif dengan gelombang suara sehingga akan aktif bila menangkap gelombang suara dnegan frekuensi tertentu.

2. Fungsi ground pada rangkaian diatas adalah
a.kemanan rangkaian
b.memperbanyak komponen
c.memperindah rangkaian
d.sumber daya rangkaian
e.memperkuat arus rangkaian

alasan : ground adalah rangkaian keamanan yang digunakan untuk keamanan dimana ground akan menyalurkan arus yang berlebih ke tanah sehingga aman.

KELOMPOK 7

1. Kenapa power suplay sensor dan output di pisah?
a. agar sensor bisa menyala
b.agar output tidak rusak
c. agar output mendapat arus dan tegangan yang cukup
d. agar output selalu aktif
e.agar sensor tidak rusak

alasan : motor dan buzzer memerlukan arus yang cukup bear sehingga membutuhkan powr suplay yang terpisah dari power sensor.power sensor hanya memberikan arus yang cukup kecil sehingga harus dipisah.

2. Sensor diatas adalah sensor yang dipakai untuk mendeteksi adanya...
a. mendeteksi benda plastik
b. mendeteksi benda kayu
c. mendeteksi benda kaca
d. mendeteksi benda cair
e. mendeteksi benda logam

alasan : sensor yang dipakai adalah sensor magnet dan tentunya sangat sensitif terhadap benda benda logam.

KELOMPOK 8

1. dibawah ini yang bukan merupakan komponen yang digunakan pada rangkaian diatas adalah...
a. resistor
b.opamp
c.transistir
d.led
e.motor

alasan : komponen yang dipakai pada diatas adalah resistor, transistor, led, motor, battery, relay, ground, dan voltmeter. sehingga opamp tidak termasuk.

2. fungsi sensor MQ pada rangkaian diatas adalah untuk...
a. mendeteksi api
b.mendeteksi gas
c.mendeteksi hujan
d.mendeteksi panas
e.mendeteksi getaran

alasan : Mq adalah seri sensor yang khusus mendeteksi berbagai jenis gan,seri yang lain seperti mq4,mq8,mq7 dan lainnya.

KELOMPOK 9

1. Power suplay yang dipakai pada rangkaian diatas adalah...
a. power dan battery
b. power saja
c.battery saja
d.pin vcc
e.pin vcc dan battery

alasan : ada 2 jenis power suplay yang dipakai dari rangkaian diatas,yaitu battery dan power.

2. Output yang digunakan pada rangkaian diatas adalah...
a.motor dan buzzer
b.motor dan lamp
c.lamp dan buzzer
d.lamp saja
e.motor saja

alasan : output ynag dipakai adalah motor dam lamp pada rangkaiana diatas.

KELOMPOK 10

1.  Sebaiknya pada rnagkaian ditambahkan voltmeter di....
a.sesudah transisistor
b.di kaki gnd
c.sesudah r2
d.sebelum r1
e.kaki emitor q1

alasan: agar kita tahu berapa kuat tegangan yang dihasilkan sensor.

2. Pemberi logika pada sensor adalah kegunan...
a. resistor
b.transistor
c.logicstate
d.relay
e.motor

alasan : logictstate adalah gerbang logika yang menginput bilangan biner untuk memprose suatu data. bilangan biner sendiri ada 2 yaitu 1 dan 0 dimana 1 berarti true dan 0 adalah false

Kuis 10. Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 11 s/d kelompok 19).

KELOMPOK 11

1. Pada rangkaian diatas ada sebuah kesalahan karena tidak adanya sebuah komponen yaitu...

a.diode

b.2 sensor

c.relay

d.resistor

e.transistor

alasan : Pada sebuah rangkaian harus ada resistor agar rangkaian tersebut aman dan sensor tidak cepat rusak.

2. kegunaan sensor pada gambar diatas adalah untuk....

a.mendetesi air

b.mendeteksi gas

c.mendeteksi gerak

d.mendeteksi api

e.mendeteksi panas

alasan : sensor pir adalah salah satu sensor yang peka terhadap sebuah pergerakan di depannya dan akan aktif jika ada yg melewatinya dalam jarak tertentu.

KELOMPOK 12

1. apa arti dari logika nol pada gambar diatas?

a.adanya arus yang mengalir dari kaki out

b.adanya arus yang mengalir menuju relay

c.tidak adanya arus yang mengalir pada rangkaian sehingga output tidak berbunyi

d.tidak adanya arus yang mengalir sehingga relay aktif

e.tidak adanya arus yang mengalir sehingga buzzer berbunyi

alasan : jika sensor tidak aktif maka tidak ada arus yang mnegalir pada rnagkaian disebabkan arus power suplay tidak keluar dari kaki out sensor.

2. kapan ttansistor aktif pada rangkaian diatas?

a.ketika adanya arus mengalir dari kaki base ke emitor

b.ketika adanya arus mengalir dari sumber ke colektor

c.ketika adanya arus mengalir dari voltmeter ke ground

d.ketika adanya arus mengalir dari power ke relay

e ketika adanya arus mengalir dari kaki colektor ke emitor

alasan : karena adanya arus yang mengalir dari kaki base ke kaki emitor membuat transistor aktif dan menghubungkan arus dari colektor ke emitor

KELOMPOK 13

1. jenis sensor yang dipakai pada gambar diatas adalah...

a.pir dan lm35

b.pir dan flame sensor

c.flame dan lm35

d.flame dan UV

e.UV dan lm35

alasan : sensor yang dipakai pada rangkaian diatas adalah sensor flame atau apai dan snesor lm35 atau suhu.

2. buzzer akan aktif jika

a.kedua sensor tidak menyala

b.hanya sensor lm 35 yang menyala

c.hanya sensor flame yang menyala

d.kedua sensor yang menyala

e.salah satu relay aktif

alasan : karena ada 2 relay yang mana jika keduanya aktif maka akan terbentuk loop dan menyebabkan buzzer aktif.

KELOMPOK 15

1. Sensor pada gambar diatas sangat peka terhadap...

a.suhu

b.cahaya

c.air

d.api

e.gas

alasan : lm35 adalah salah satu sensor yang peka terhadap suhu sekitar

2. kegunaan diserikannya resistor dengan led adalah...

a.agar led bisa hidup

b.agar led semakin terang

c.agar led tidak menyala

d.agar rangkaian bagus

e.agar led tahan lama dan tidak cepat rusak

alasan : karena led hanya membutuhkan tegangan yang kecil maka harus dihambat mengguakan resistor.

KELOMPOK 16

1. sensor yang dipakai adlah sensor yang bernama...

a.flame sensor

b.ultrasonic sensor

c.pir sensor

c.sound sensor

d.vibration sensor

e.UV sensor

alasan : karena ultrasonik adalah sensor jarak yang peka terhadap benda di depannya dan memiliki bentuk 2 arah,1 pemancar dan satu lagi penerima.

2.jenis listrik yang dipaai pada rnagkaian diatas adalah...

a.ac

b.dc

c.searah

d.berlawanan arah

e.dua arah

alasan : karena pada out terlihat kaki (-) speker dihubungkan ke ground dan kaki out sensor hanya 1.

KELOMPOK 17

1. kegunaan dipasangkannya led pada output sensor adalah....

a.untuk indikator tanda dinamo menyala

b.untuk memperindah rangkaian

c.efisiensi daya

d.menjadi penguat arus

e.menjadi penyeimbang arus

alasan : karena led adalah indikator yang akan hidup jika motor menyala

2.tegangan yang terbaca pada voltmeter bernilai negatif apabila...

a.adanya resistor

b.posisi resistor

c.posisi opamp terbalik

d.posisi penghubung batrai terbalik

e.posisi penghubung transistor terbalik

alasan : batrai memiliki 2 kutup,jadi bila pemasanagan kabel terbalik maka arus akan terbalik pula

KELOMPOK 18

1.kesalahan pada rangkaian diatas dapat terlihat pada..

a.tidak adanya output

b.tidak adanya relay

c.tidak adanya transistor

d.tidak adanya output

e.semua benar

alasan : led disini difungsikan sebagai lampu indikator bukan output rangkaian.

2.logicstate di hubungkan dengan kaki...

a.vcc

b.gnd

c.out

d.test pin

e.base

alasan : test pin adalah kaki yang berguna untuk memasukkan logika pada sensor

KELOMPOK 19

1.komponen yang seharusnya dipakai pada sebuah rangkaian diatas adalah...

a.resistor,motor,button

b.resitor transistor,potensiometer

c.resistor,transistor,ground

d.ground resistor,button

e.motor,potensio,ground

alasan : sebaiknnya dipakai 3 komponen tersebut agar komponen aman dan tidak terjadi kerusakan.

2. komponen yang digunakakn sebagai indikator pada rangkaian ini adalah...

a.led

b.relay

c.diode

d.batrai

e.sensor

alasan : karena led adalah lampu indikator yang menunjukkan bahwa sensor sedang aktif dan menerima logika 1
