Aplikasi Penghangat Ruangan Dengan Sensor Thermistor
1. Tujuan [kembali]
a. Memahami tentang cara kerja sensor sensor suhu Thermistor.
b. Mampu memahami rangkaian.
c. Mampu megaplikasikan rangkaian pada proteus.
d. Memahami setiap komponen yang digunakan.
Tugas 4 terinspirasi dari suhu yang dihasilkan pada gambar 4.12 halaman 138 Buku Chemistry by Chang and Gold
2. Alat dan bahan [kembali]

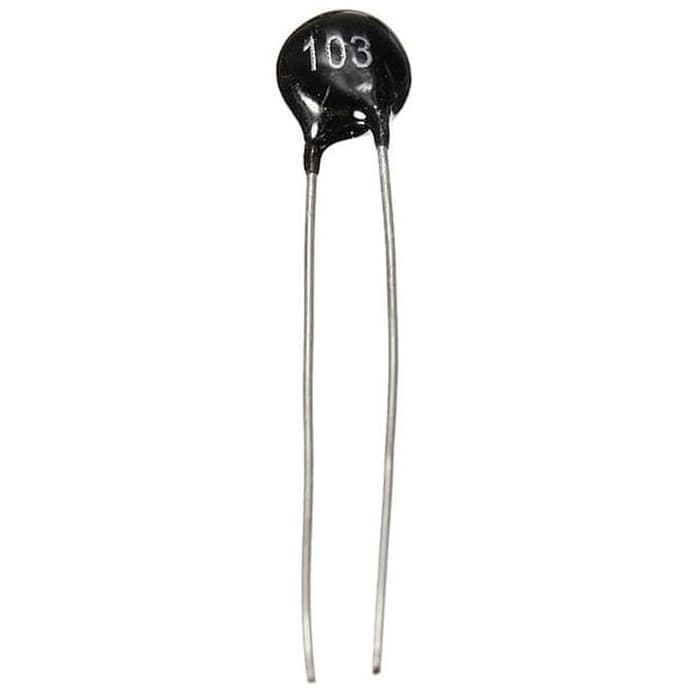

A. Sensor Thermistor
B. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
C. Battery Cell
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik
D. LED
Lampu LED adalah produk diode pancaran cahaya yang disusun menjadi sebuah lampu.
E. Relay
Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya.
F. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.
3. Dasar Teori [kembali]
A. Sensor Thermistor
Termistor adalah alat atau komponen atau sensor elektronika yang dipakai untuk mengukur suhu. Prinsip dasar dari termistor adalah perubahan nilai tahanan jika suhu atau temperatur yang mengenai termistor ini berubah. Termistor ini merupakan gabungan antara kata termo dan resistor.
Thermistor bertindak sebagai komponen pasif dalam suatu rangkaian. Thermistor adalah komponen yang cukup akurat, murah, dan kuat untuk mengukur suhu. Meskipun tidak bekerja dengan baik di suhu yang sangat panas atau dingin, namun Thermistor merupakan sensor pilihan untuk berbagai aplikasi dan ideal ketika pembacaan suhu yang akurat diperlukan. Simbol sirkuit untuk termistor ditunjukkan di bawah ini.
Prinsip kerja termistor dipengaruhi oleh resistansi yang bergantung pada perubahan suhu. Resistansi pada thermistor dapat diukur menggunakan ohmmeter. Jika hubungan yang tepat antara perubahan suhu terhadap pengaruh resistansi termistor, maka dengan mengukur resistansi thermistor sehingga dapat menurunkan suhu.
simbol:
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
Symbol Transistor :
Fungsi-fungsi Transistor diantaranya adalah :
1.sebagai Penyearah,
2.sebagai Penguat tegangan dan daya,
3.sebagai Stabilisasi tegangan,
4.sebagai Mixer,
5.sebagai Osilator
6.sebagai Switch (Pemutus dan Penyambung Sirkuit)
2.sebagai Penguat tegangan dan daya,
3.sebagai Stabilisasi tegangan,
4.sebagai Mixer,
5.sebagai Osilator
6.sebagai Switch (Pemutus dan Penyambung Sirkuit)
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
Simbol Baterai :
Cara kerja baterai Ada aliran arus listrik yang mengalir dari kutub positif (anoda) ke kutub negatif (katoda). Sedangkan elektron akan mengalir dari kutub negatif menuju kutub positif. Di dalambaterai sendiri, terjadi sebuah reaksi kimia yang menghasilkan elektron.
D. LED
Lampu LED adalah produk diode pancaran cahaya yang disusun menjadi sebuah lampu. Lampu LED memiliki usia pakai dan efisiensi listrik beberapa kali lipat lebih balik daripada lampu pijar dan tetap jauh lebih efisien daripada lampu neon, beberapa chip bahkan dapat menghasilkan lebih dari 300 lumen per watt.
E. Relay
Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.
Simbol Relay :
Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
F. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
- Symbol Resistor:
-
Jenis-jenis resistor di antaranya adalah:
• Resistor yang nilainya tetap.
• Resistor yang nilainya dapat diatur, resistor Jenis ini sering disebut juga dengan variable resistor ataupun potensiometer.
• Resistor yang nilainya dapat berubah sesuai dengan intensitas cahaya, resistor jenis ini disebut dengan LDR atau Light Dependent Resistor.
• Resistor yang nilainya dapat berubah sesuai dengan perubahan suhu, resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient).
1. Prosedur Perakitan
- 1.Siapkan alat dan bahan di library Proteus.
- 2.Letakkan segala bahan yang sudah di siapkan tadi pada posisi yang diinginkan.
- 3.lalu hubungkan setiap komponen yang sudah di letakkan tadi. Jangna sampai salah karena jika salah makan sensor tidak akan nerkerja optimal.
- 4.Ubah nilai resistor 1(R1) menjadi 10k, Baterai(Bat1) menjadi 9V, Relay(RL1) menjadi 9V
- 5. Selanjutnya tinggal mengubah suhu pada sensor thermistor, jika suhu diatas 30 maka lampu merah akan hidup dan jika suhu di bawah 20 maka lampu hijau akan menyala
1.Foto Rangkaian
5. Video [kembali]
6. Link Download [kembali]
- 1. Donwload Simulasi Proteus : Klik disini..2. Download Gambar Rangkaian : Klik disini..3. Download Video : Klik disini..4. Download HTML : Klik disini..5. Datasheet :
- Transistor 2n222 : Klik disini..
- Resistor : Klik disini..
- LED : Klik disini..
- Thermistor sensor : Klik disini..
- Relay : Klik disini..
