Laporan Akhir Percobaan 2
Modul D'Lorenzo
Jelaskan bagaimana mencari H1, H2 dan H persamaan
Pertama tama kita mencari H1 dengan cara membuat rangkaian pada modu delorenzo lalu kita hubungkan pada masing masing gerbang yang dibutuhkan seperti yang dimodul. tiap gerabang dihubungkan oleh jumper dan dihasilkan outputan masing masing.
.jpeg)
Kedua mencari H2 dengan cara membuat rangkaiaan sederhana 2 denga rangkaian miripdengna rangkaian sederhana 1 namun yang membedakan adalah inputan dari masing masing kaki dapat dilihat pada gambar berikut
.jpeg)
Pada gambar diatas dapat kita lihat bahwa rangkaian delorenzo akan menghasilkan output H2 dimana gambar rangkaiananya yang di sebelah kiri.

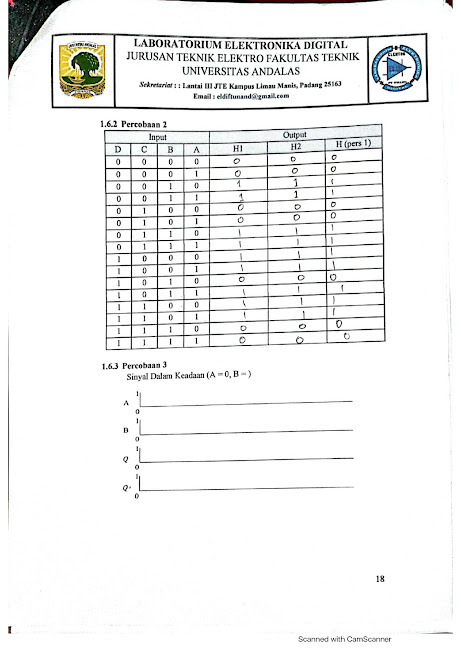

Ketiga kita mendapatkan H persamaan dengan cara mencari hasil dari inputan yang masuk dan di masukkan ke persamaan aljabar boelean yaitu sebagai berikut.
Pada gambar dapat kita lihat persamaan dari awal rumus hingga di sederhanakan,kita pakai rumusan tersebut untuk mencari output yang dimasukkan input pada jurnal percobaan dan didapatkanlah hasil H persamaan,karena ada 2 rangkaian sederhana kita mencari keduanya,namun untuk outputannya pasti sama dikarenakan cuma berbeda posisi inputan dalam satu gerban logika AND.
