Laporan Akhir Percobaan 1

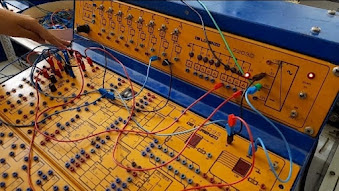

Modul D'Lorenzo
Jelaskan prinsip kerja dari rangkaian dalam gerbang logika NOR OR dan AND
Jawab :
NOT : adalah salah satu gerbang logika yang prinsip kerja rangkaiannya membalikkan inputan dimana outputnya akan berlogika terbalik dengan inputannya. dapat kita lihat pada percobaan rangkaian inputannya hanya 1 yaitu dari B1 dimana inputan yang diasukkan berfariasi namun untuk output yang dikeluarkan akan berkebalikan dengan inputnya.
OR : adalah salah satu gerbang logika yang prinsip kerjanya memakai aturan penjumlahan dimana jika salah satu logikanya berlogika 1 maka outputannya akan berlogika 1. Hal ini dikarenakan output akan berlogika 0 jika kedua inputan bernilai 0. dapat kira lihat pada percobaan bahwa pada saat inputan B0 atau B1 belogika 1 salah satu atau kedua inputannya maka outputannya akan berlogika 1 maka dari bercobaan akan berlogika 1. dapat kita lihat pada modul the lorenzoo bahwa lampu H akan menyala pada bagian outputan gerbang logika OR.
AND : adalah salahsatu gerbang logika yang prinsip kerjanya memakai prinsip perkalian dimana jika salah satu inputannya berlogika 0 maka dapat dipastikan bahwa outputan dari gerbang AND akan berlogika 0 karena apapun yang dikalikan dengan 0 akan menghasilkan 0. dapat kita lihat dalam percobaan yang diberikan inputan B0 dan B1 jika salah satunya berlogika 1 maka akan menghasilkan output 0. dapat dilihat dalam tabel percobaan.
